產品展示

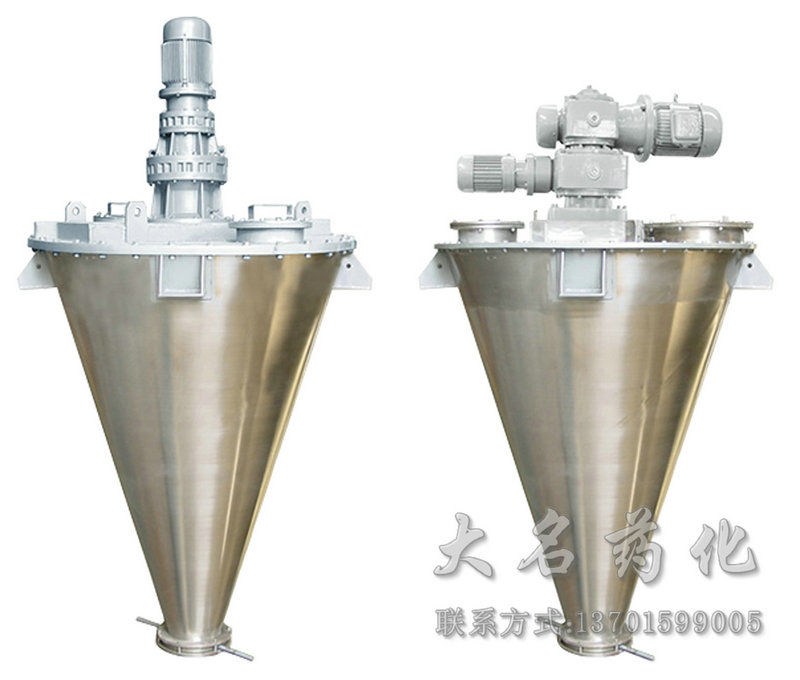

DSH系列雙螺旋錐形混合機

< >

DSH系列雙螺旋錐形混合機

關鍵詞：DSH雙螺旋錐形混合機,雙螺旋錐形混合機,雙螺旋混合機,錐形混合機

產品概述：DSH系列雙螺旋錐形混合機是一種新型、高效、高精度的混合設備，廣泛適用于制藥、化工、飼料等行業的各種粉狀物料的混合。該機自轉均有一套電機及擺線針輪減速機來完成，采用兩螺桿非對稱攪拌，使物料攪拌范圍大，混合速度快，對比重懸殊，混配比較　大的物料混合更為適合…

產品詳情圖片集錦視頻集錦

由螺旋的公、自轉使物料在錐體內產生復合運動，主要產生四種運動形式：
1. 螺旋沿壁公轉，使物料沿錐壁作圓周運動；
2. 螺旋自轉使物料自錐底沿螺旋上升；
3. 螺旋的公、自轉復合運動使一部分物料被吸收到螺旋圓柱面內同時受螺旋自轉的離心力作用使螺旋圓柱面內的一部分物料向錐體徑向排放；
4. 上升的物料受自身重力作用下降。四種運動在混合機內產生對流、剪切、擴散、從而達到快速均勻混合的目的。

◎可加裝飛刀，噴淋霧化裝配，滿足特殊工藝要求。
◎出料閥有手動、氣動兩種方式。
◎特殊物料可加大電機功率（加重型）。

應用于化工、醫藥、農藥、染料、石油、冶金、建材等粉體與粉體(固-固)，粉體與液體(固-液)，液體與液體(液-液)混合、反應、干燥、冷卻。

型號	單位	DSH0.3	DSH0.5	DSH1	DSH2	DSH4	DSH6	DSH10
全容積	（m³）	0.3	0.5	1	2	4	6	10
裝載系數	0.4-0.6
混合物料粒度	（um）40-3000
工作條件	常溫、常壓、粉塵密封
每次產量	（kg）	180	300	600	1200	2400	3600	6000
功率	(kw)	2.2	2.2	5.5	5.5	11	20.7	30.7
混合時間	(min)4-10（特殊物料由試驗確定）
整機重量	(kg)	500	1000	1200	1500	2800	3500	4500

常州大名藥化設備有限公司是從事帶式干燥機等干燥設備和制粒機械的研究、開發及制造的專業性廠家，是目前國內生產帶式干燥機等干燥設備品種較多、規格較全的企業。
我公司吸收國內外的先進技術與經驗,嚴格按國家GMP的要求設計、開發、生產、安裝和服務于一體，同時嚴格按照ISO9001國際質量體系標準實施，確保了專用帶式干燥機產品質量。在專用帶式干燥機的開發、研究中不斷地創新及改造，設計制造了一系列工藝先進且節能的產品。并根據市場的需要研制開發了四十多種干燥、制粒、混合、除塵系列，產品廣泛適用于制藥、化工、食品、輕工等行業工業原料或產品的干燥除濕，深受用戶好評。歡迎客戶帶料試驗和考察。
我公司座落在風景秀麗的江南水鄉、工業明星城市一常州，地處滬、寧經濟開發帶腹地，氣候宜人，交通便捷。公司擁有雄厚的技術力量、完善的試驗系統、精密的加工設備和嚴格的管理體系。熱忱歡迎新老客戶、國內外各界朋友蒞臨指導，攜手共進，共創未來！
